핫톤 미디 컨트롤러에서 핫톤 암페로2 스톰프 의 씬전환하는 미디 신호를 세팅해보자.
Hotone Midi controller
Hotone AmperoII Stomp
 |
 |
 |

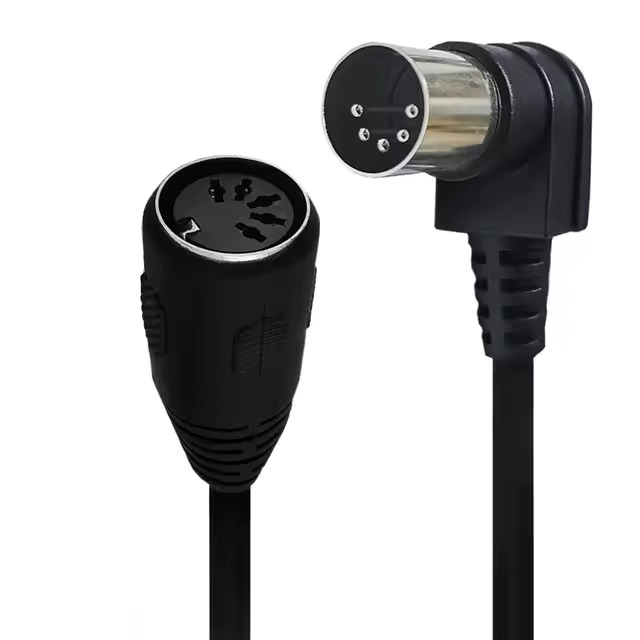

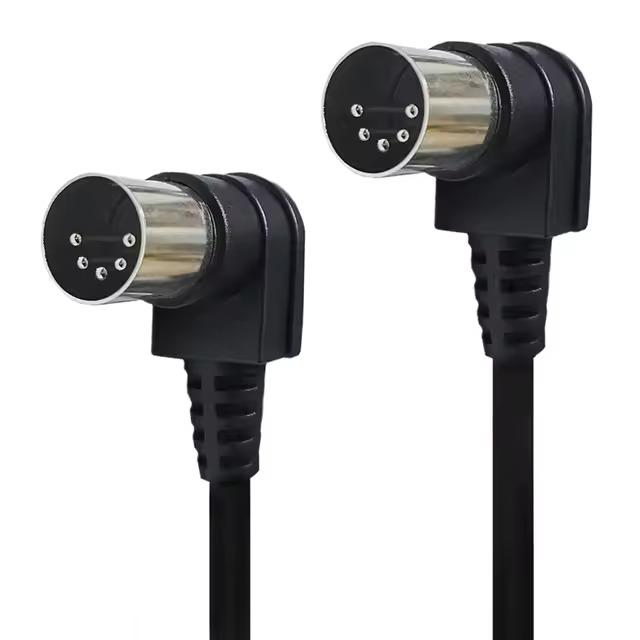

연결 케이블은 5핀 미디 케이블로 세팅해놓았다.
 |
 |
1. Hotone AmperoII Stomp 의 Midi 정보 확인하기
Hotone Midi Controller 에서 원하는 미디 신호를 발생시켜 신호를 받은 곳에서 명령에 맞게 동작을 하는 원리이다.
미디신호를 받아 동작을하는 주체에 맞게 미디신호를 만들어서 발생시켜야한다.
즉, Hotone AmperoII Stomp 가 미디신호를 처리하는 방법을 기준으로 Hotone Midi Controller 에서 미디신호를 만들고 전송해야한다.
쉽게 비유하자면...
| 키보드/마우스 | Hotone Midi Controller |
| 컴퓨터 본체 | Hotone AmperoII Stomp |
"컴퓨터 본체" 인 멀티이펙터, 신디사이저, 키보드 등 MIDI 신호를 다루는 기기, 제조사 제품별로 별도의 세팅값이 존재한다.
통신하는 MIDI 신호의 형태/규약은 동일하되 값의 의미가 제품별로 다 다르다.
Hotone AmperoII Stomp 미디 신호 정보는 공식홈페이지에서 Ampero II Stomp MIDI Control Information List 를 메뉴얼 파일을 다운로드 받아서 확인하면 된다.
Support - Hotone Audio
www.hotone.com

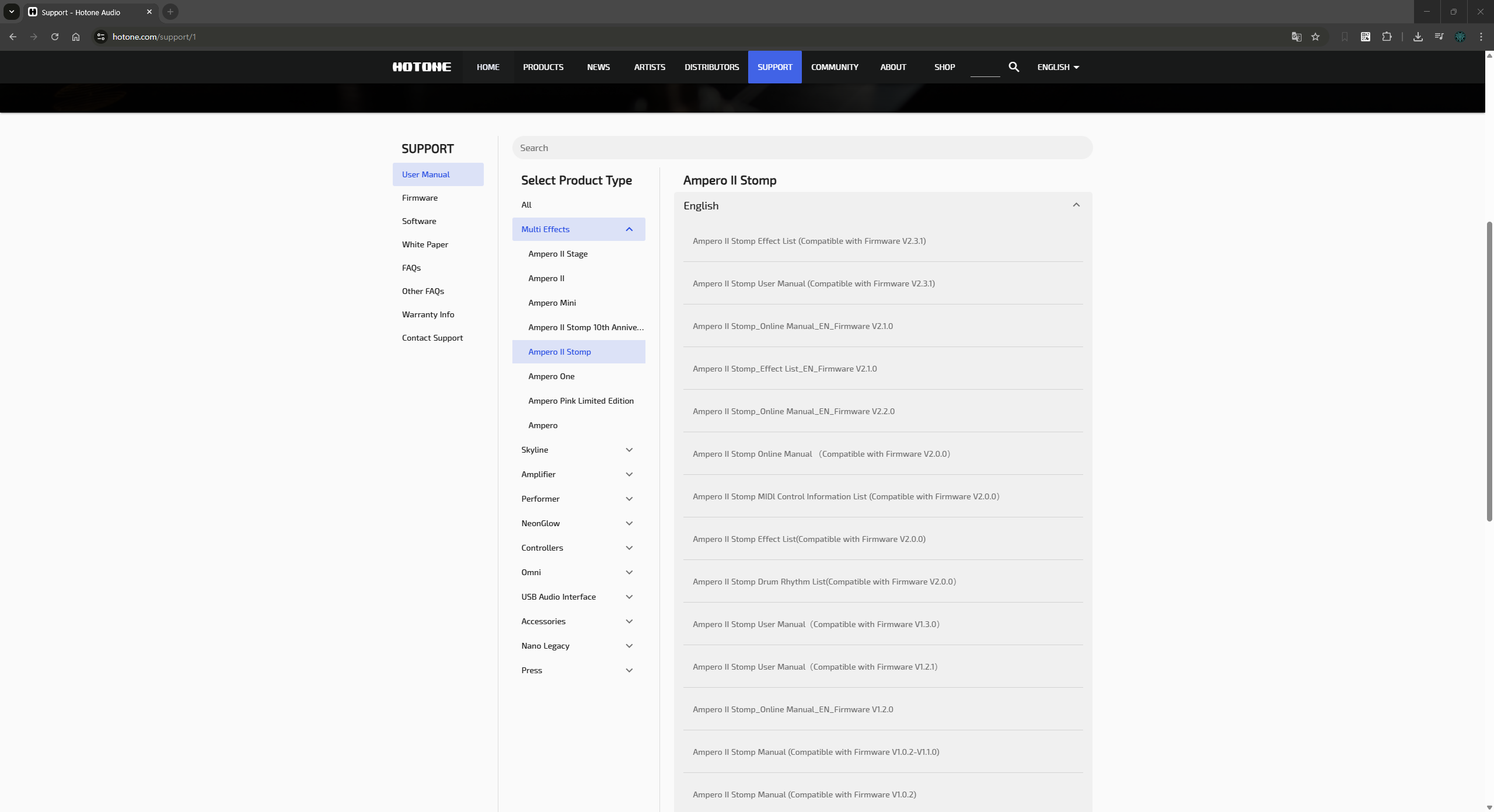

- Hotone 홈페이지 이동
- 상단 메뉴바에서 "Support" 클릭하여 이동
- 가장 좌측 SUPPORT 메뉴바에서 "User Manual" 클릭
- 두번째 좌측 Select Product Type 메뉴바에서 Multi Effect 클릭 후 바로 밑의 제품목록에서 AmperoII Stomp 클릭

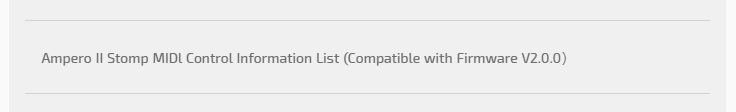

- 우측 목록에서 English -> Ampero II Stomp MIDI Control Information List 최신버전을 선택
언어별로 메뉴얼들이 있는데, 한국어 메뉴얼을 없다.
다운로드를 받아서 PDF 파일을 확인해보자.

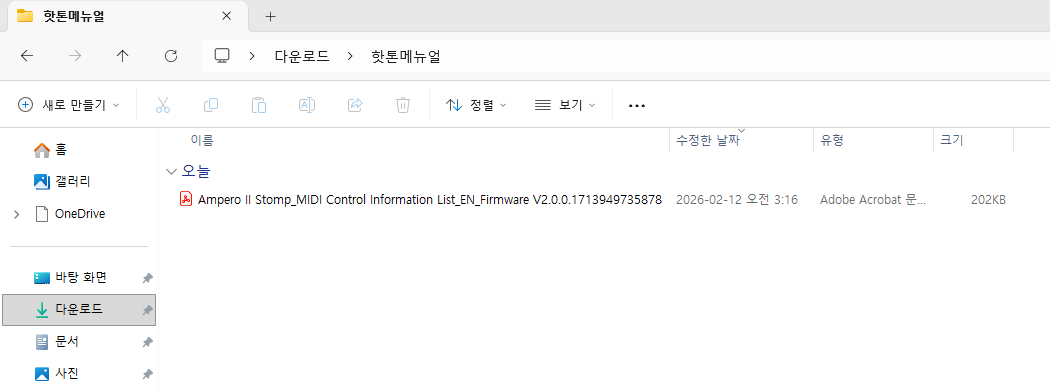

다운로드된 파일
PDF 파일은 총 미디 신호목록은 총 5페이지 이므로 단순히 PDF의 미디목록 포스팅은 생략한다.
2. MIDI 신호 훑어보기
우선, Midi 신호값들을 알아보자.
Ampero II Stomp MIDI Control Information List...pdf PDF 파일을 열어본다.
CC, Value, Description 3개 컬럼으로된 표가 보일것이다.
CC란?
CC 는 Midi 신호 종류로 Control Change의 약자이다.
Midi 신호의 종류는 PC(Program Change) 와 CC(Control Change) 가 있다.
PC는 프리셋 변경을 위한 신호로 사용된다.
CC프리셋 변경 이외 용도로 사용된다. (노브값 변경, 세팅값 변경, 이펙터 시그널체인에서 이펙터 on/off 등등)
이번 포스팅을 포함한 일렉기타 멀티이펙터 사용시 제품 구분없이 CC만 사용해도 왠만한 상황은 제어할 수 있다.
Value 란?
Value 는 Midi 신호의 명령어 즉, 제어방법이라고 생각하면된다.
일단 PDF 파일에서 어떤 기능들이 있는지 한번 느낌만 알도록 쓰윽 읽어보자.
3. 사용할 MIDI 신호

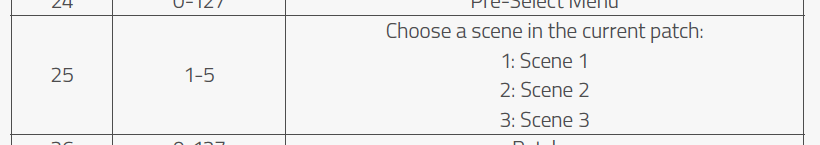

한번 훑어본 Ampero II Stomp MIDI Control Information List...pdf PDF 파일에서 CC 값이 25 이 행을 보면 Scence 씬 선택 내용이 있을 것이다.
Value 값이 1-5 로 되어 있지만 Description에는 3개만 설명하고 있다.
이유는 Hotone AmperoII Stomp 의 Scene 이 1개 프리셋당 3개이기 때문이므로, 1~3 만 사용하면 된다.

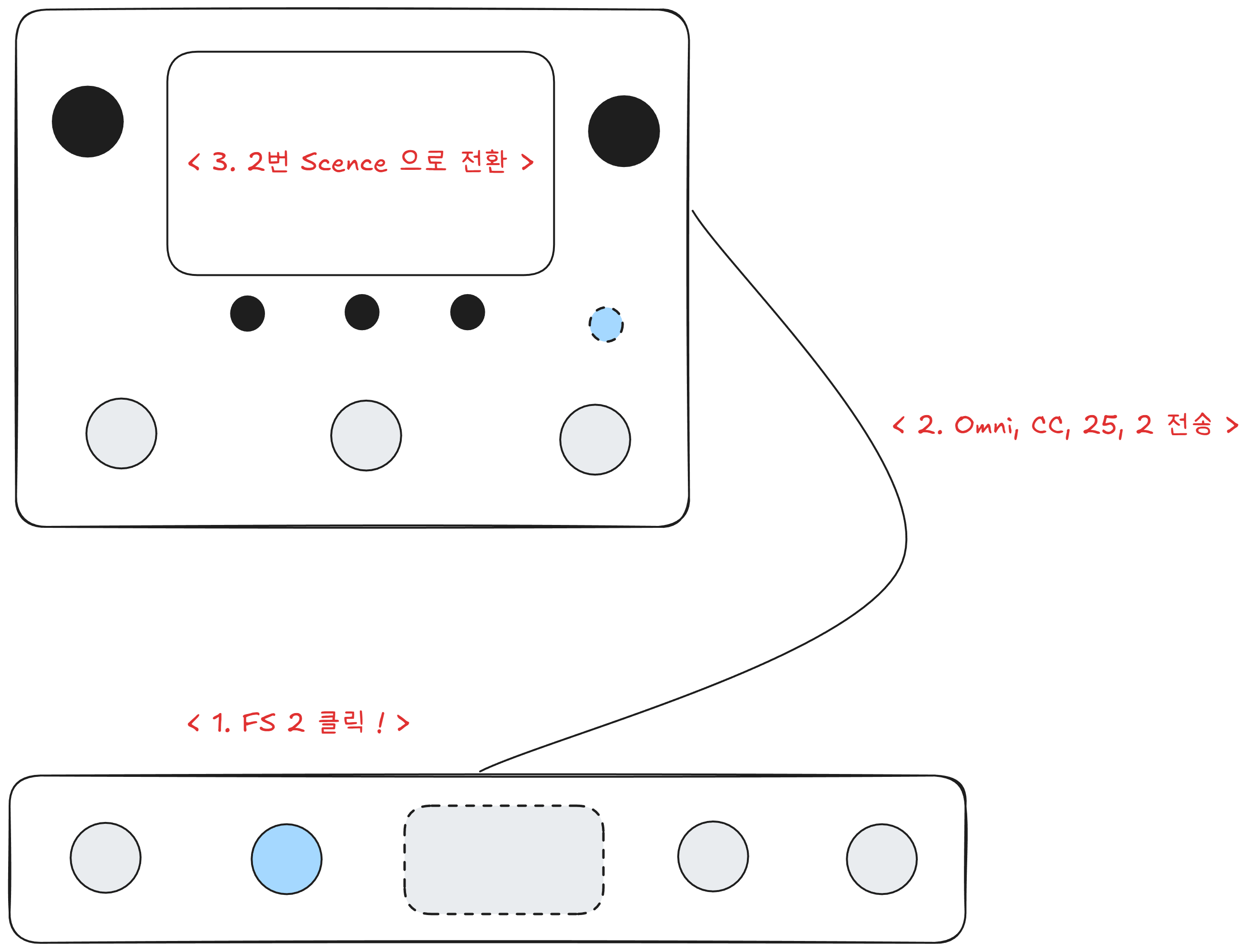

즉, 아래와 같이 MIDI 메시지값을 사용할 것이다.
| Type | Data 1 | Data 2 | 새로 만든 신호의 의미 |

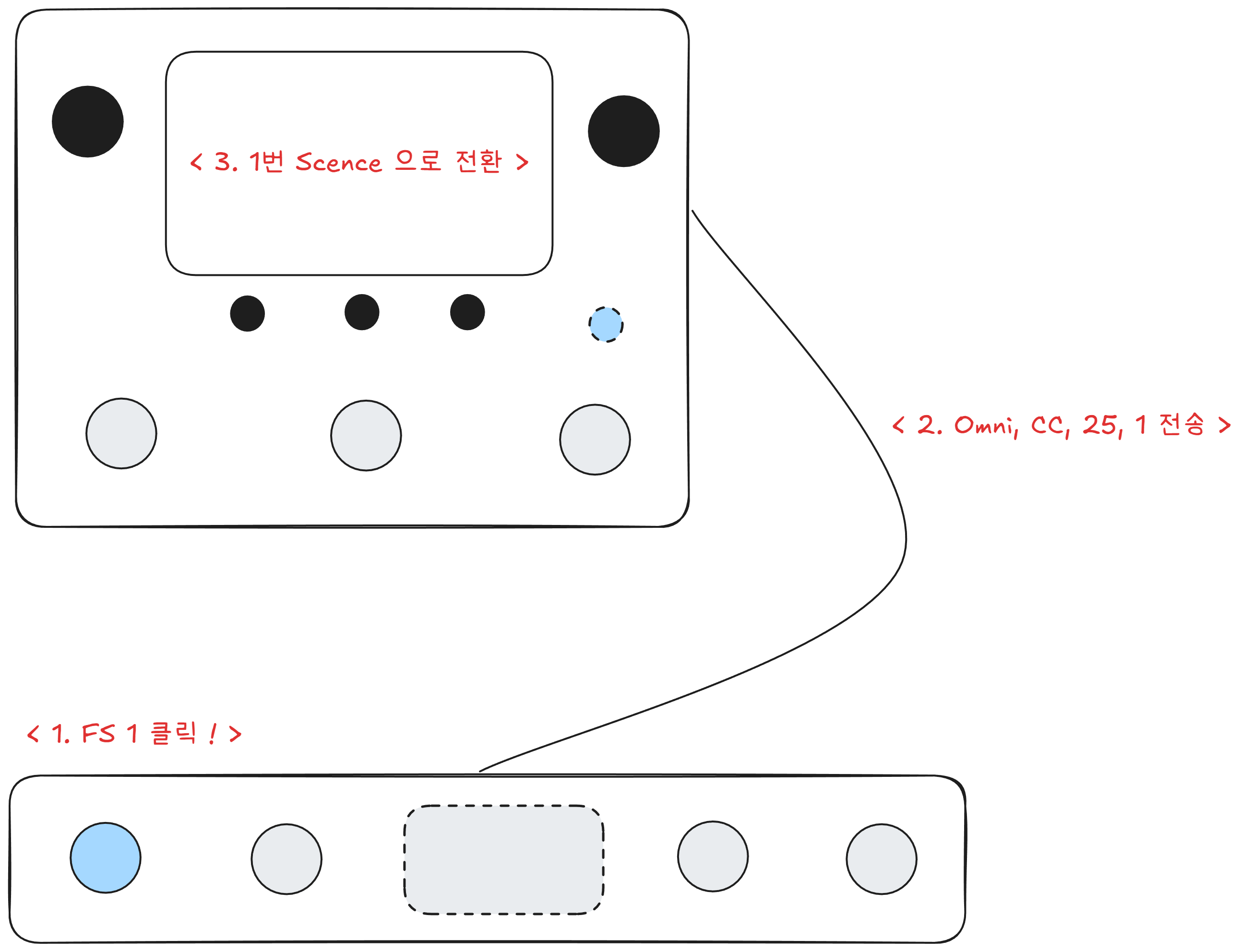

| CC | 25 | 1 | Midi Controller 가 AmperoII Stomp 에게 1번 Scene으로 Scene 전환하라고 명령 |
| CC | 25 | 2 | Midi Controller 가 AmperoII Stomp 에게 2번 Scene으로 Scene 전환하라고 명령 |

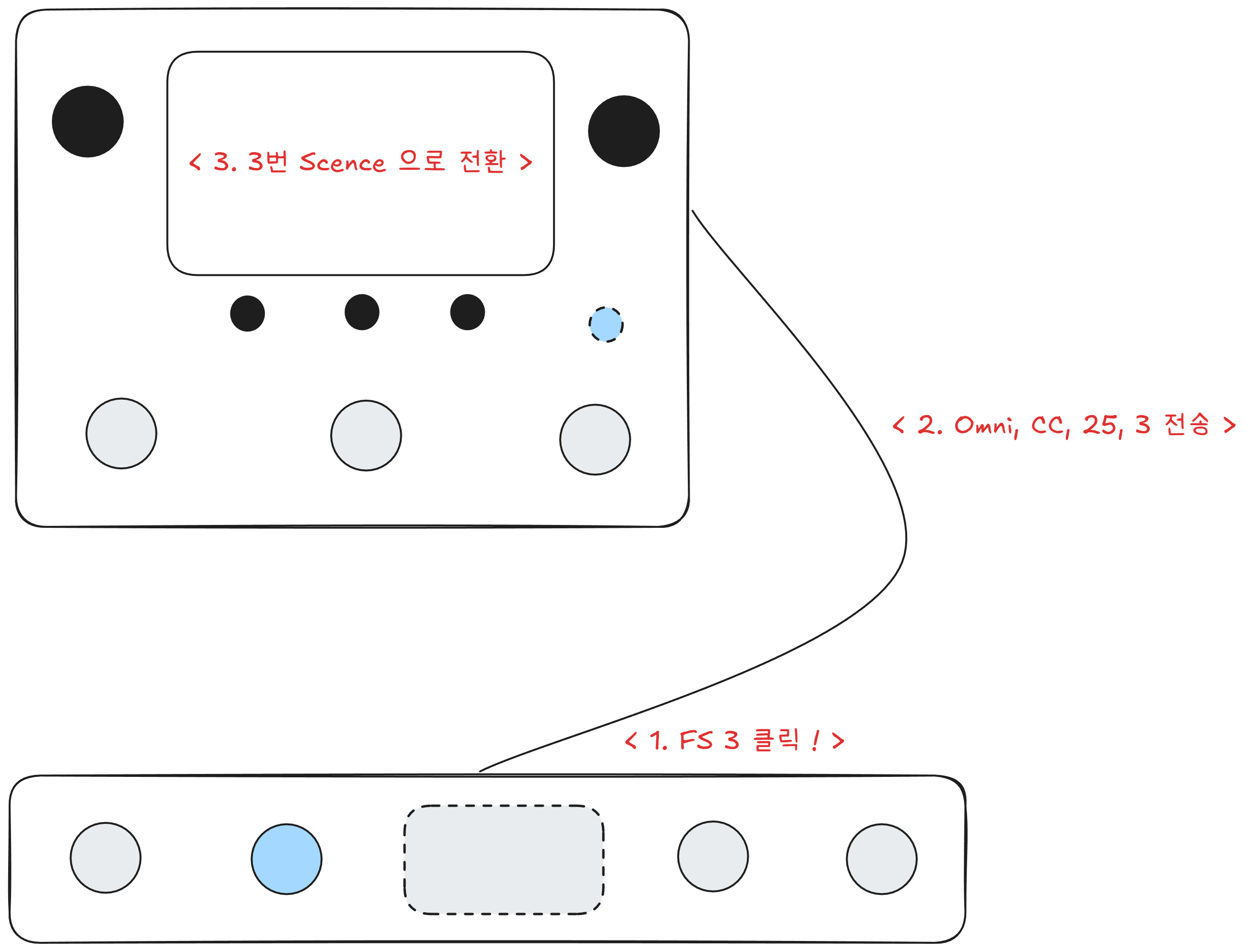

| CC | 25 | 3 | Midi Controller 가 AmperoII Stomp 에게 3번 Scene으로 Scene 전환하라고 명령 |
- 1줄당 1개의 메시지 이다.
4. Hotone MIDI Controller 에 적용
이제, Hotone MIDI Controller 에 신호를 실제롤 만들어 넣어보자.
모바일/태블릿에서 블루투스를 켜고, 전용 어플을 설치한다.
전용어플을 켜고 Hotone MIDI Controller 에서 2번, 3번 Foot Switch 를 동시에 꾹 눌러 페어링한다.
(페어링은 쉬우며 전용어플에서 자세히 단계별로 안내해준다.)
Editor에 들어가면 상단에 "Hotone MIDI Controller" 의 프리셋도 지정할 수 있으니 원하는 곳에서 작업을 하면 된다.
어느곳이든 상관없다.
[중요!] 용어 정리
이제 하단에 신호를 만들어보기전에 용어를 정리해보자.
- Foot Switch는 FS1, FS2, FS3, FS3 이렇게 표현한다.
- 1개 FS 당 1개 신호를 다룬다.
- 1개 Message 당 1개 명령 단위이다.
- 1개 신호는 여러개의 Messge들을 다루며 Group 이라고 표현한다.(전용앱 에디터 화면에서 +버튼을 여러개 누르면 한번에 여러개의 메시지를 1번의 신호로 한꺼번에 전송할 수 있다.)
MIDI 신호 만들기
다음으로 MIDI 신호를 만들어보자.
- Mode는 Single로 지정
- Hotone MIDI Controller 의 Foot Switch 를 한번 딸깍 누르면 단순히 MIDI 신호가 전달 된다.
- 밑에 "+" 버튼을 클릭하여 메시지 1개 추가
- 지금 Scene 전환은 메시지 1개씩만 있으면 된다.

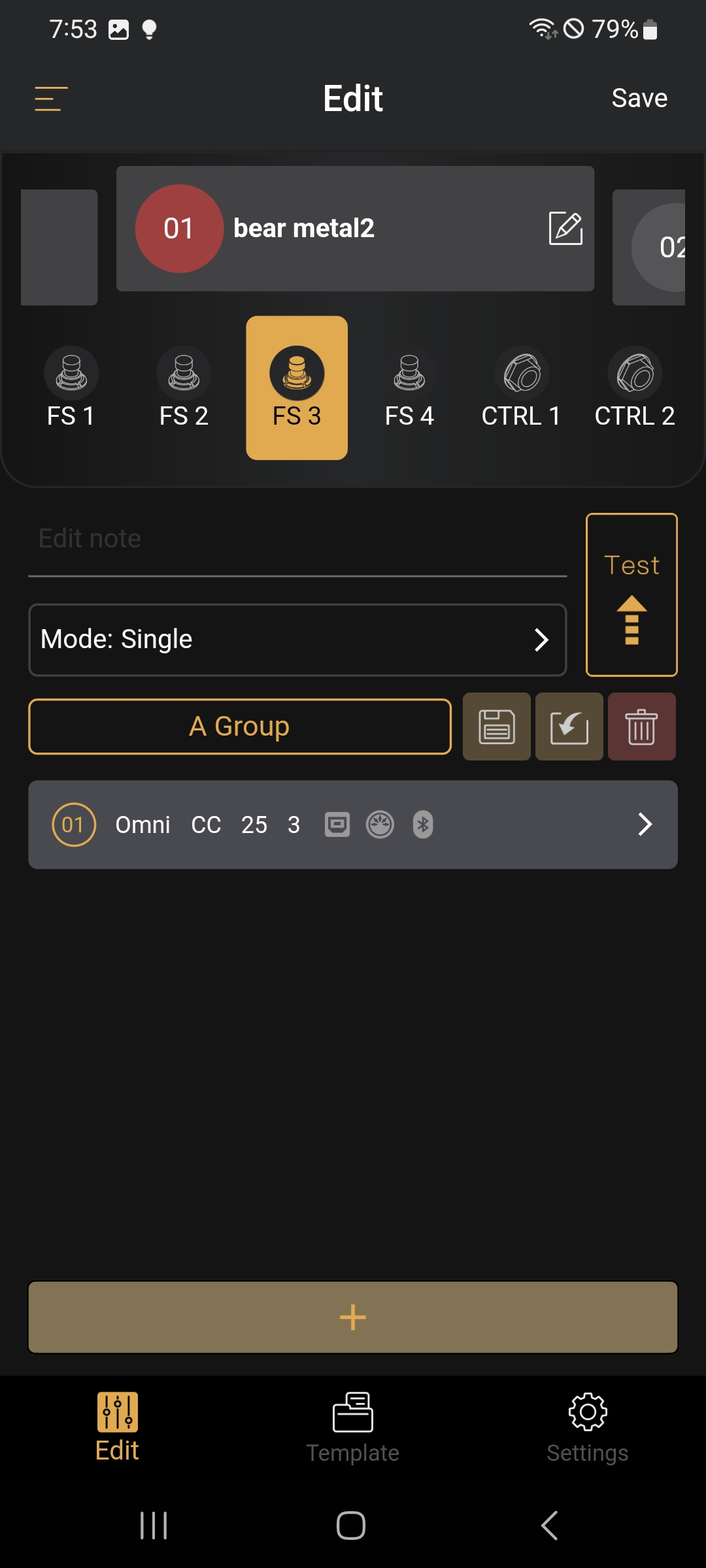

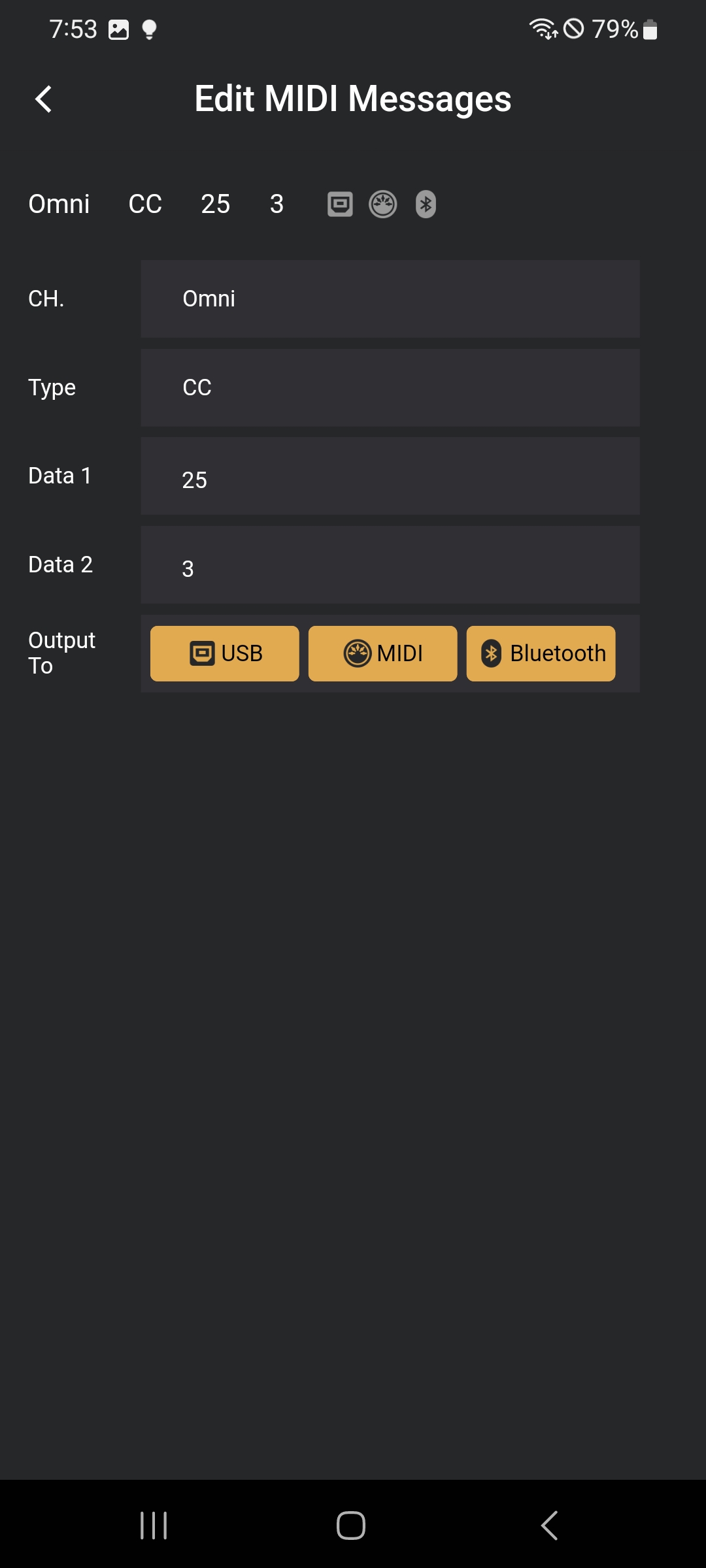

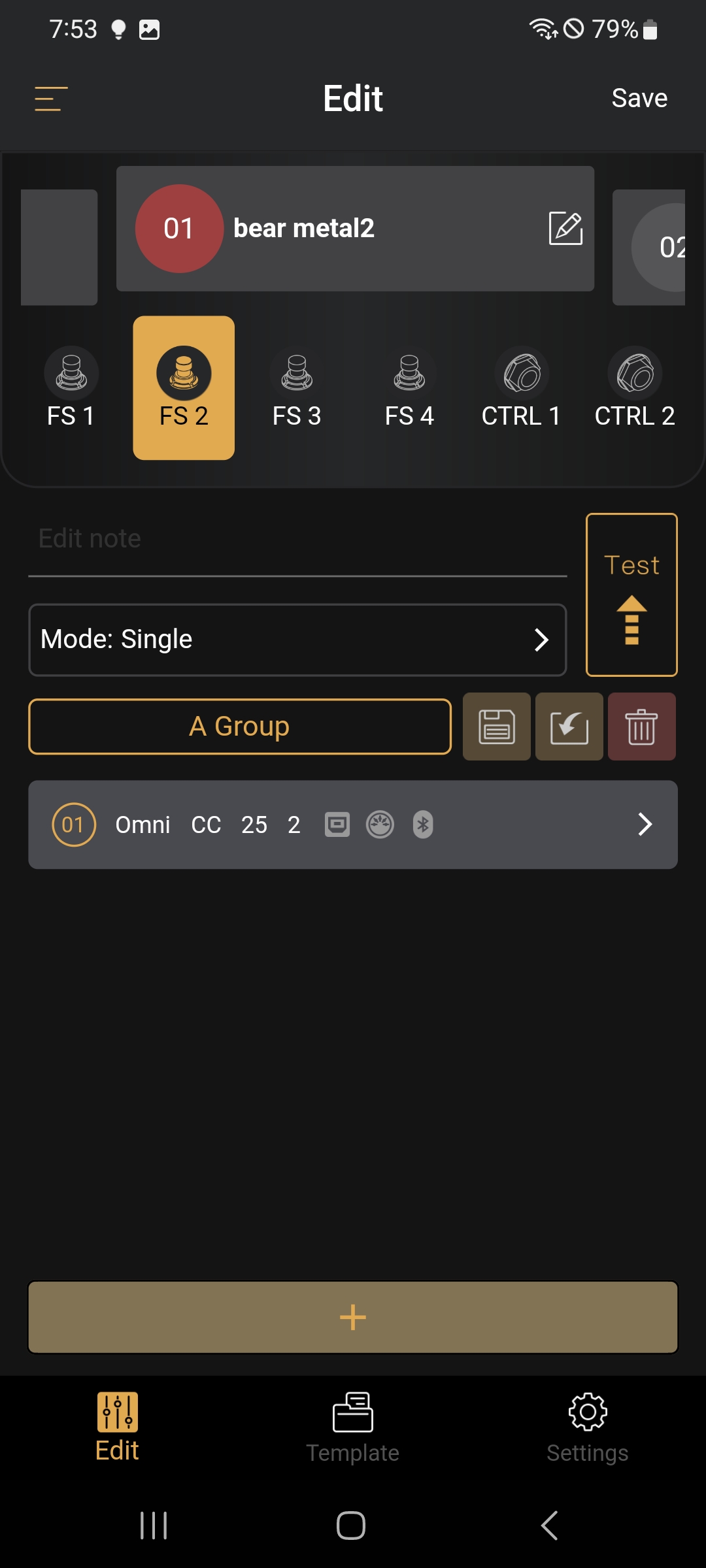

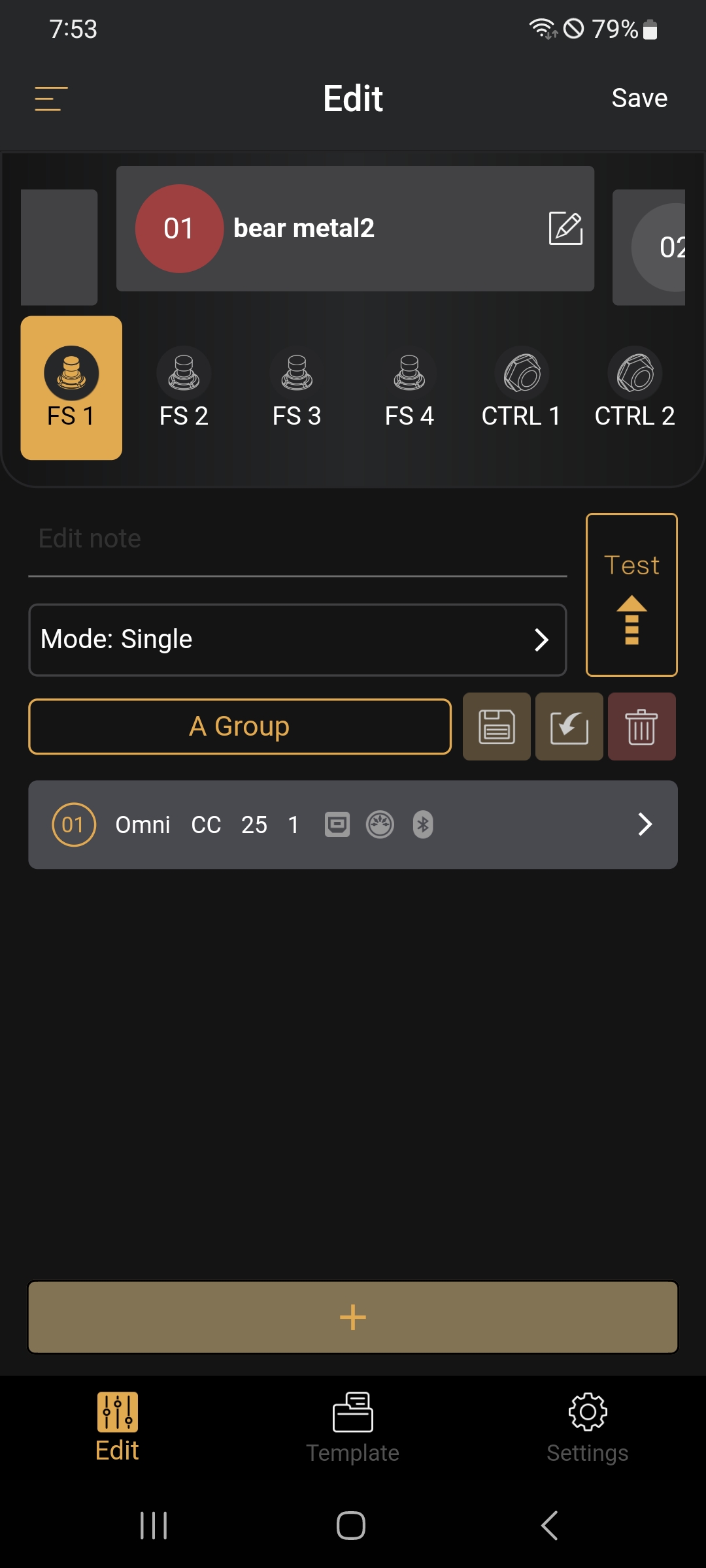

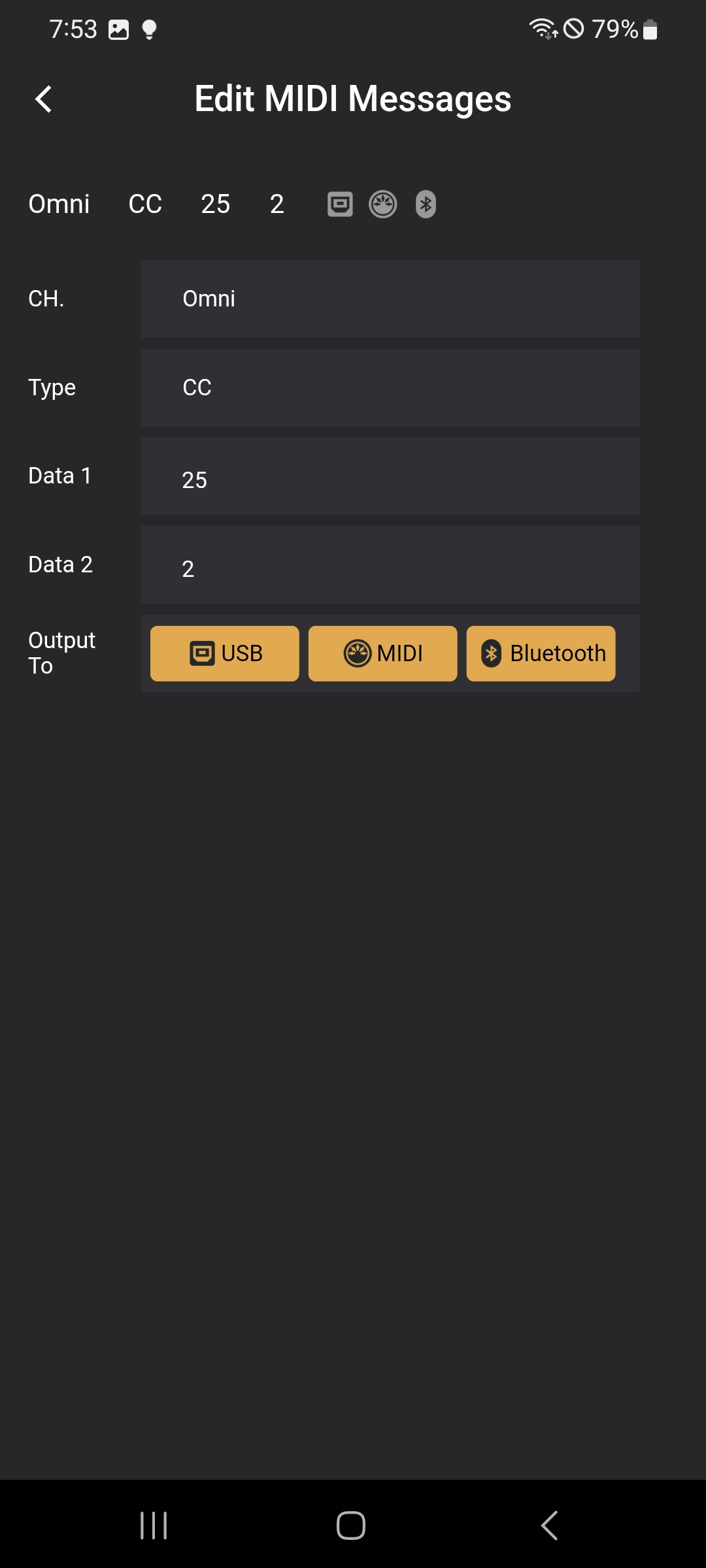

- 생성된 메시지를 클릭하여 메시지 설정
이해를 돕기위해 설명이 길었는데,
아래와 같이 따라하면된다.
 |
 |
 |
 |
 |
 |
- CH는 채널을 의미하는데, MIDI 신호를 전송하면 연결된 모든 기기에 전달이되는데, 기기들별로 명령어가 다르거나 같을 수 있어서 MIDI 명령이 동작할 타겟을 나누고 구분하기 위해 CH을 1 ~ 16 으로 설정할 수 있다.
- CH이 Onmi 라는 것은 모든 채널을 제한없이 보내겠다는 뜻이다.
- 지금은 나의 1개 멀티이펙터에서 1개 MIDI Controller 만 연결된 상황이므로 Onmi 로 설정했다.
